Cómo montar un ordenador personal, formato microATX (2).
Con fotografías y detalles
precisos de todas las fases del montaje y de la carga posterior del software.-
por
Juan A. Gutiérrez.-
____________________________
Capítulo 2: Instalación del microprocesador y su disipador en la placa base. Instalación de la memoria RAM. Montaje definitivo de la placa base en la caja micro ATX.-
En el capítulo 1 de este cursillo, hacíamos hincapié en el necesario conocimiento de los detalles y características de la placa base elegida para nuestro PC, en este caso una Asus mod. M4A88T-M/USB3, formato microATX. Antes de iniciar la instalación, y para tener muy claro dónde ha de colocarse la conexión de cada componente o dónde hay que situar el microprocesador, su disipador y la memoria RAM, os pondré una foto detallada y su plano-croquis, con la señalización de qué es cada elemento de la placa y lo que se conecta a cada uno de ellos.
Placa Base Asus M4A88T-M / USB3, micro ATX.-
Foto 1
Foto 2
Relación de conectores en la base de la placa.-
(Fotos 1 y 2).-
(Fotos 1 y 2).-
1.- Conectores del disipador del microprocesador y del ventilador del chasis.
2.- Conectores eléctricos ATX de la placa base. Aquí se conectan los 2 cableados eléctricos específicos que provienen de la fuente de alimentación.
3.- Socket o zócalo AM3 para el microprocesador AMD. Aquí se colocará el micro elegido, el AMD Athlon II X2 270, junto con su disipador.
4.- Zócalos para las placas de memoria RAM DDR3.
5.- Puerto serie COM1.
6.- Conexión LPT 26-1.
7.- Botón Memory OK!
8.- DRAM LED.
9.- Conector IDE 40-1. Se utiliza para conectar discos duros o unidades ópticas con conexiones IDE. En nuestro caso, no nos hará falta ya que tanto nuestro disco duro como nuestra grabadora tienen conexiones SATA.
10.- LED Power onboard. Es un LED de indicación de Power.
11.- Conexiones SATA (x6). Aquí conectaremos los cables SATA para el disco duro y para la grabadora CD/DVD.
12.- System Panel Conector. En este espacio para conexiones, se conectan todos los pulsadores del frontal de la caja, como son el Power SW, el System Power LED, el HDD LED y el Reset SW. Además se conecta un pequeño Speaker, el chivato que nos avisará con sus pitidos del funcionamiento correcto del PC.
13.- Clear RTC RAM.
14.- USB connectors. Aquí se conectan tanto los USB del frontal de la caja, como otros conectores adicionales que podamos instalar en la parte posterior de la caja.
15.- Digital audio conector. Para una conexión exterior de audio digital.
16.- Conector del panel frontal de audio. Al igual que el cable de USB frontal, aquí conectaremos el cable de audio del frontal de la caja.
Asimismo, también podemos situar el zócalo PCI 16x Express, el de color azul celeste con una presilla lateral de fijación, situado encima de la leyenda del modelo de placa. Aquí conectaremos nuestra tarjeta gráfica Club ATI HD5450.
________________________________________________
Relación de conectores en el lateral de la placa.-
Foto 3
1.- Conexión PS/2 para el teclado.
2.- Conexión S/PDIF_OUT. Para la conexión audio digital de un equipo externo de audio, con cableado especial óptico.
3.- Conexión VGA. Para la conexión a un monitor, con cableado del tipo VGA. Es la conexión más habitual para monitores.
4.- Conexión LAN – RJ45. Aquí se conecta el cableado de nuestro router, para el acceso a Internet o también para un Local Area Network – LAN.
5/6/7/8/9/10.- Conexiones para Audio. El jack nº 8 (verde) es la salida genérica a nuestro equipo de audio simple (por ejemplo, 2 altavoces satélites + subwoofer). El jack nº 9 (rosa) es la salida a un micrófono. El resto de jacks se utilizan para la conexión específica de audio 5.1.
11.- Conexiones USB 2.0 (x2).
12.- Conexiones USB 3.0 (x2).
13.- Conexión DVI. Para la conexión de un monitor con entrada DVI, u otros periféricos como HD DVD o Blu-Ray.
14.- Conexión HDMI. Para la conexión de un monitor con entrada HDMI, u otros periféricos como HD DVD o Blu-Ray.
15.- Conexiones USB 2.0 (x2). Para la conexión de nuestro ratón, por ejemplo.
-----------------------------------------
2.1.- Instalación del microprocesador (CPU) y su disipador en la placa base.
Cuando abráis la caja de la placa base os encontraréis (Foto 4), además de la propia placa, el manual de la misma, un DVD-ROM con los drivers de la placa para cuando hayamos instalado el sistema operativo Windows, la chapita trasera de las conexiones laterales, cableados del tipo SATA y cableado plano del tipo IDE, ya en desuso. Cuando saquéis la placa de su bolsa de protección, procurad tocar lo menos posible el circuito impreso, ya que la grasa de nuestra piel u otro tipo de suciedades podrían deteriorarla.
Foto 4
Una vez nos hemos familiarizado con la placa base, ya podemos empezar el montaje. Previamente, y como medida básica de precaución siempre que tocamos circuitos impresos electrónicos, tenemos que descargar la electricidad estática que se acumula en nuestro cuerpo. Para esto, sólo tendremos que tocar con las manos una de las cañerías de nuestro WC y regresar a la mesa de montaje.

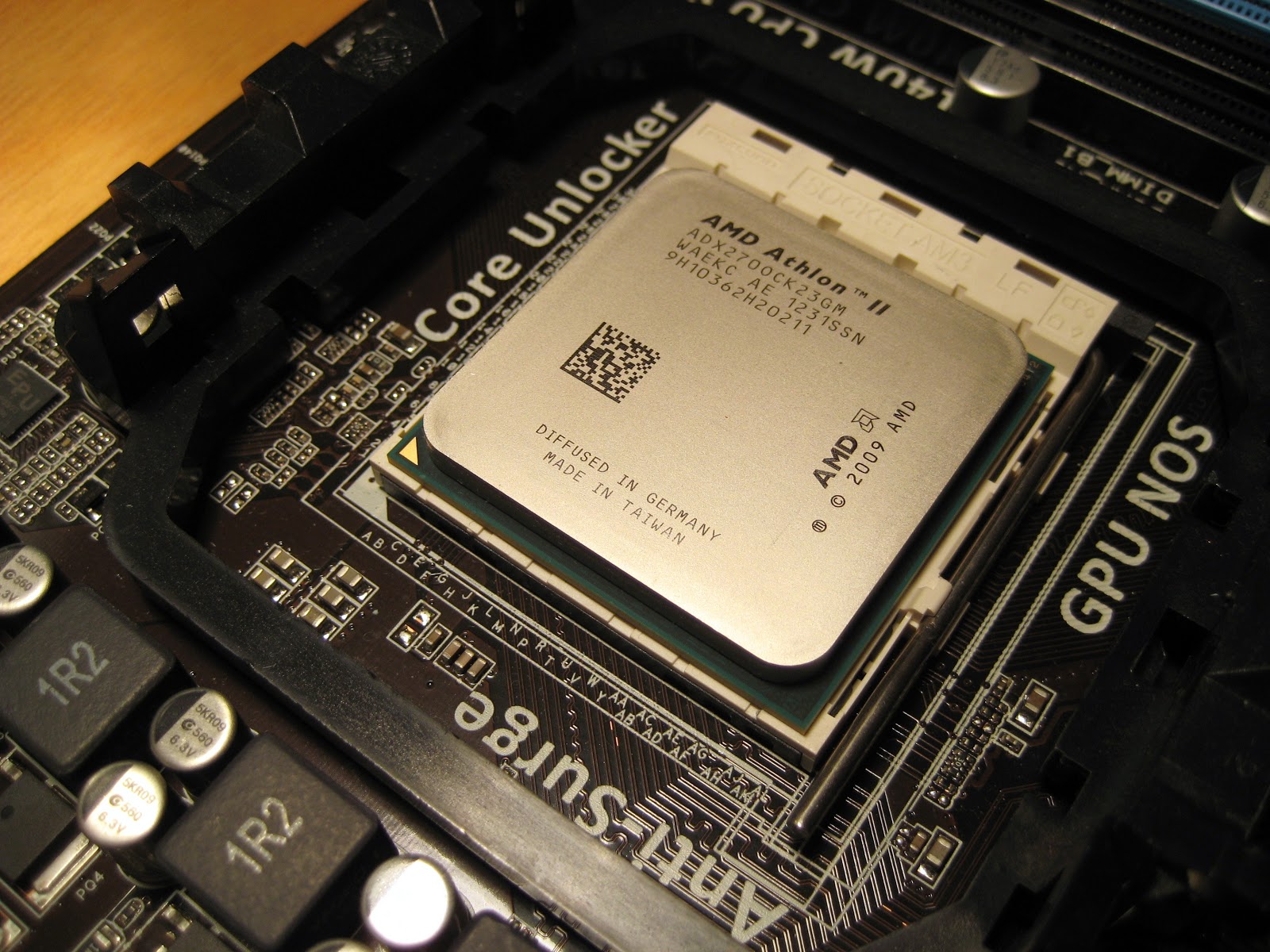

Situamos la placa base sobre la mesa de trabajo, a ser posible sobre una superficie limpia y lisa. Cogemos la CPU AMD, por los laterales, evitando tocar su zona inferior, donde se acumulan los pins. Levantamos la palanquita lateral del zócalo, hasta los 100º, y colocamos cuidadosamente el micro sobre el socket AM3, vigilando que coincida la esquina señalada en el micro, de color dorado, con su esquina indicada en el socket, tal como aparece en las fotos nº 6 y nº 7.
Foto 6
Foto 7
____________________________

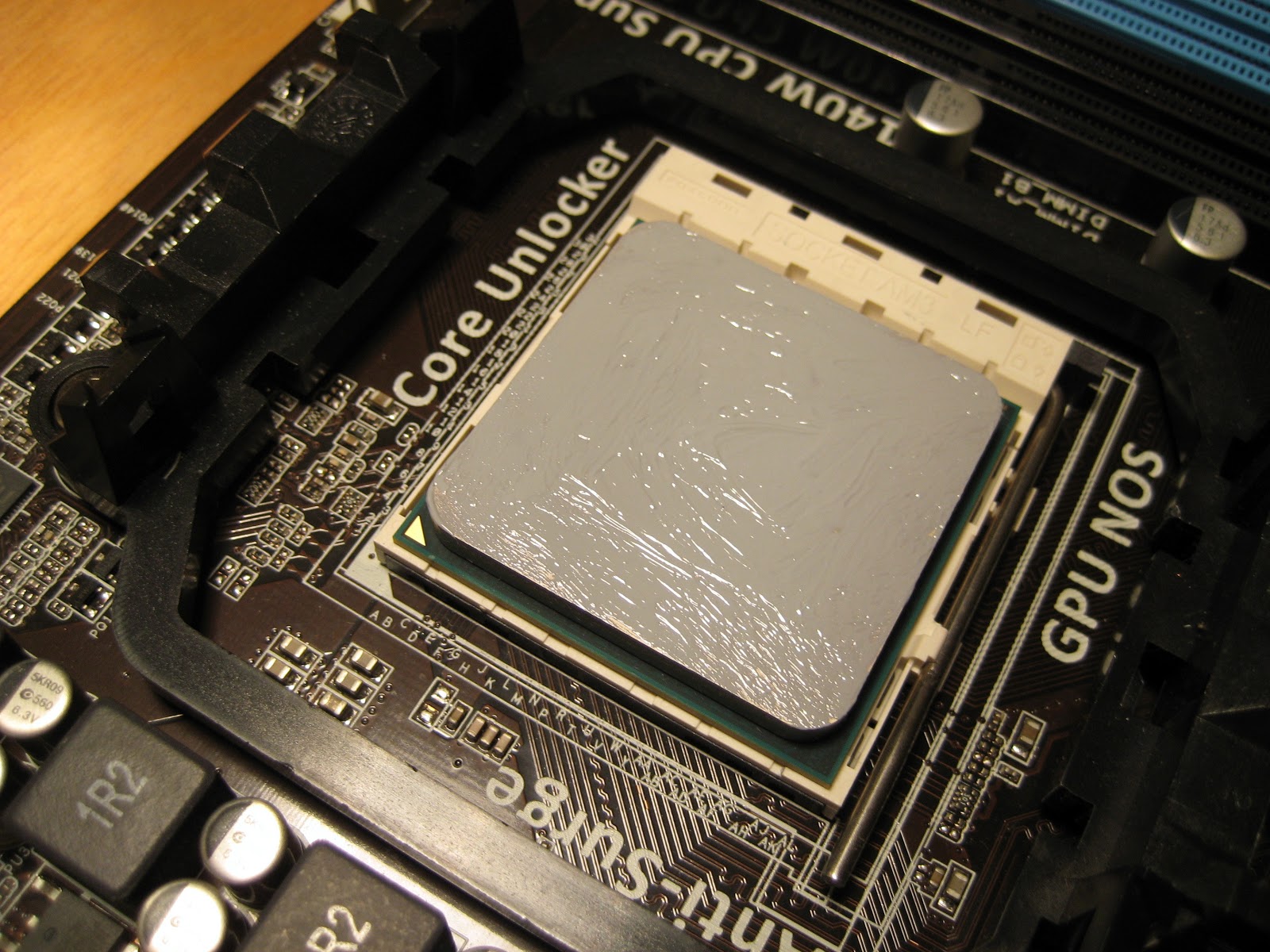

Una vez instalada la CPU en su socket, aplicaremos un poco de masilla térmica Arctic Cooling en su cara superior, tal como se indica en la Foto nº 9. Extenderemos la masilla por toda la superficie de la cara superior del micro, procurando que la capa resultante sea lo más fina posible, usando una pequeña espátula o una chapita de metacrilato (Foto 10).
Foto 9
Foto 10
_________________
Foto 9
Foto 10
_________________

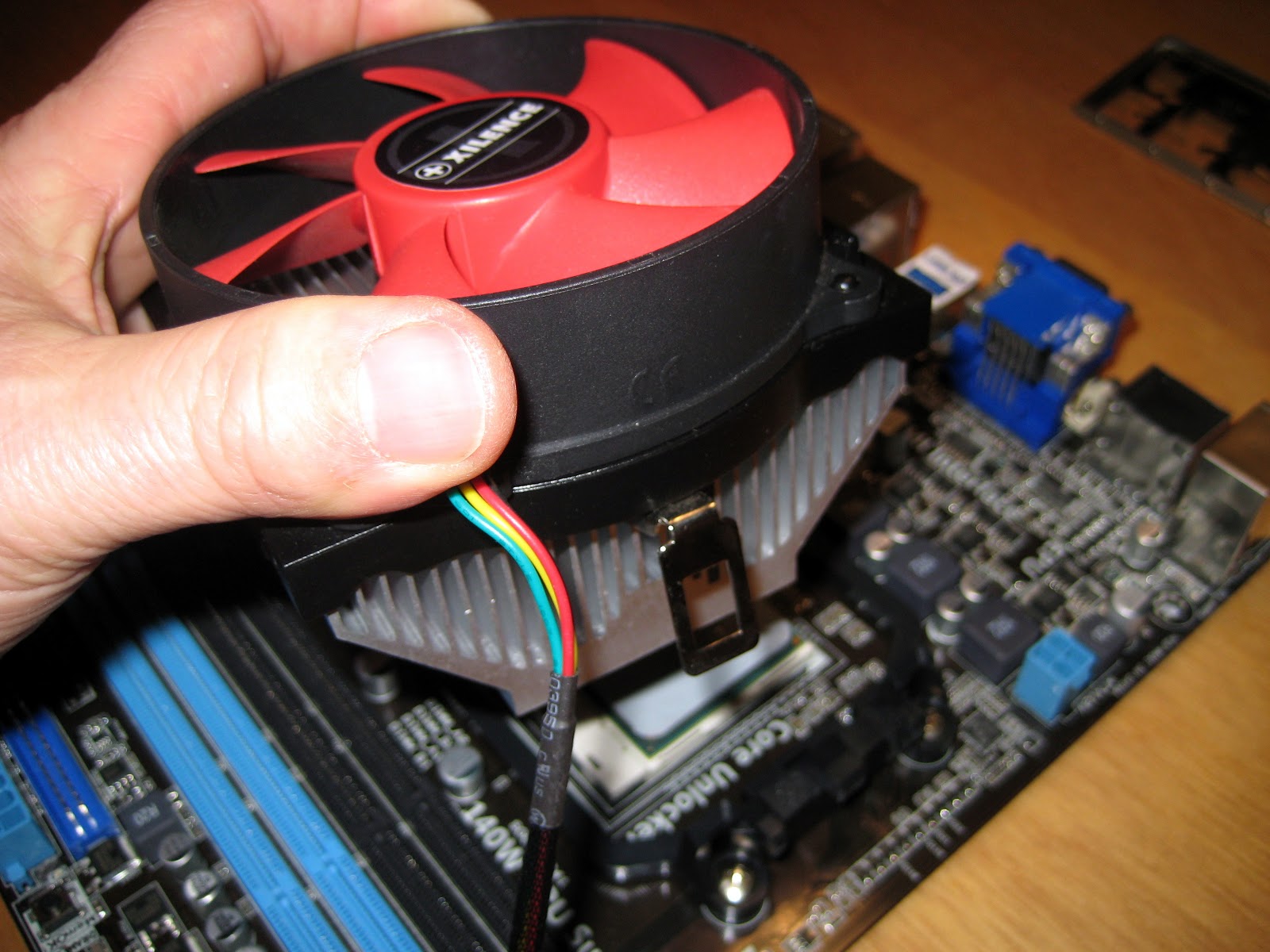

Seguidamente, procederemos a la colocación del disipador Xilence PWM sobre la CPU, colocando primeramente una de sus fijaciones en la pestaña superior del socket y, seguidamente, colocaremos la segunda fijación en la 2ª pestaña, bajando la palanca hasta el tope, según se expone en las fotos siguientes. Para finalizar esta 1ª fase del montaje, conectaremos el cable del disipador en el conector CPU FAN, según se expone en la Foto nº 16 (Ver conector nº 1 del plano-croquis de la placa base, en Foto nº 2).
Foto 11
Foto 13
Foto 14
Foto 15
Foto 16
2.2.- Instalación de la memoria RAM.-
Foto 18
Foto 11
Fases de la instalación del disipador para la CPU
Foto 12
Foto 13
Foto 14
Foto 15
Foto 16
2.2.- Instalación de la memoria RAM.-
Una vez instalada la CPU y su disipador (no olvidar conectarlo a CPU FAN), toca el turno de la memoria RAM. Cogemos la placa Kingston DDR3, sin tocar sus contactos inferiores, y la situamos en una de los zócalos para las memorias, junto al zócalo AM3 de la CPU (ver zócalos nº 4 en el plano-croquis de la placa base). La placa de memoria solo encaja de una sola forma, por lo que no debemos forzar la conexión, ya que dispone de una ranura entre los contactos y ésta debe encajar con el zócalo (ver fotos). Una vez situada, cerrar la presillas laterales.
En el manual de la placa base se especifican al detalle el tipo de memoria RAM que acepta nuestra placa. En el caso de instalar más de una placa de memoria, tendremos en cuenta los colores de los zócalos, para instalarlas adecuadamente.
Foto 17
Foto 17
Foto 19
Foto 20
Foto 21
____________
2.3.- Montaje definitivo de la placa base en la caja microATX.-
Una vez instalada la CPU AMD y su disipador Xilence, con su conexión al conector CPU FAN, procedemos a colocar todo este grupo de montaje en el interior de la caja microATX.
Como podréis comprobar, si estáis usando como habitáculo una caja microATX Aercool Qx-2000, el modelo elegido para nuestro cursillo, tiene 2 cuerpos, uno inferior, para la instalación de la placa base y componentes adicionales, como la tarjeta gráfica, y otro superior, en donde se instalan la fuente de alimentación, el disco duro y la unidad óptica.
Foto 22
Foto 22
Antes de colocar la placa base en su lugar asignado, debemos instalar la chapita metálica en la parte posterior de la caja, tal como se indica en la foto nº 23, colocándola de tal forma que encajen perfectamente las conexiones laterales de la placa base (las conexiones para el teclado, ratón, VGA Monitor, LAN, sonido, etc…), una vez atornillemos la placa base sobre los porta-tornillos exagonales que la aislarán de la chapa inferior de la caja microATX.
Foto 23
Foto 23
Una vez colocada la chapita trasera, situamos la placa base sobre los porta- tornillos exagonales que la aislarán de la chapa inferior de la caja y comprobaremos que no falta ninguno de ellos, para más adelante proceder a su atornillado. Si faltase algún porta-tornillo, con unos alicates procederemos a instalarlo (ver Foto nº 24). En total, en esta placa base Asus, se contabilizan un total de 8 porta-tornillos (ver Foto nº 1) y aparecen perfectamente señalizadas sus roscas en la chapa de la caja, para una placa microATX.
Foto 24
Colocamos la placa base, situándola sobre cada uno de los porta-tornillos exagonales, cuidando de pasar las conexiones laterales de la placa base por los huecos correspondientes de la chapita trasera, tal como figura en las Fotos 25 y 26:
Foto 25
Foto 26
Por último, atornillamos la placa base, utilizando tornillos con arandela de cartoncillo sobre cada uno de los porta-tornillos exagonales, a fin de aislarlos del circuito impreso de la placa base, tal como aparece en las Fotos nº 27 y nº 28.
Foto 27
Foto 28
Foto 24
Colocamos la placa base, situándola sobre cada uno de los porta-tornillos exagonales, cuidando de pasar las conexiones laterales de la placa base por los huecos correspondientes de la chapita trasera, tal como figura en las Fotos 25 y 26:
Foto 25
Foto 26
Por último, atornillamos la placa base, utilizando tornillos con arandela de cartoncillo sobre cada uno de los porta-tornillos exagonales, a fin de aislarlos del circuito impreso de la placa base, tal como aparece en las Fotos nº 27 y nº 28.
Foto 27
Foto 28

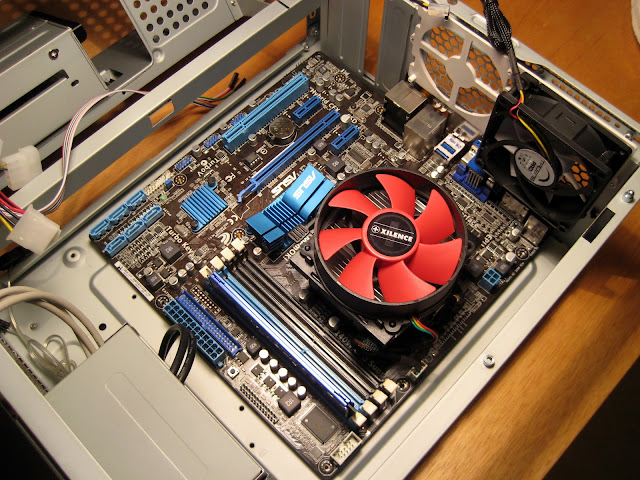

Con el atornillado y fijación de la placa base a la base de nuestra caja microATX, finaliza esta primera fase de la instalación de nuestro PC.
Próximo capítulo:
Capítulo 3: Instalación de la fuente de alimentación. Instalación de sistemas de refrigeración
extra. Instalación de la unidad óptica. Instalación del disco duro. Instalación
de la tarjeta gráfica.
Mahón. Marzo - 2013.-
