Cómo montar un ordenador personal, formato microATX (5).-

Con fotografías y detalles precisos de todas las fases del montaje y de la carga posterior del software.-

por Juan A. Gutiérrez.-

(Con fotografías y textos de Antonio Contreras, quien realizó un completo tutorial de cómo instalar correctamente Windows 7 para ADSLZONE. Gracias, Antonio!).-

________________________________

 El escritorio de Windows 7 - 64 bits.

El escritorio de Linux - Ubuntu

______________________________

Con el Capítulo 5 de la serie dedicada a “Cómo montar un PC, formato microATX” finaliza nuestro curso práctico y visual. Hasta ahora hemos tratado con hardware, con placas base, microprocesadores, etc… la parte física del PC. Ahora, para completar el curso trataremos del software, de los sistemas operativos, de los programas y aplicaciones, de las herramientas que nos permiten ejecutar trabajos en el PC para sacarle el rendimiento deseado.

El presente capítulo, el dedicado a la carga del sistema operativo y del software adicional y drivers, es el más complejo y difícil de los realizados hasta ahora. Y esto tiene una explicación: el hardware, la parte física del PC, no tiene personalidad, es materia inanimada, circuitos electrónicos y cables sin más presencia que transistores, condensadores y resistencias y poca cosa más!... pero el software ya es otro cantar!. Posiblemente me lloverán críticas, muy respetables, sobre si debo obviar la carga de Windows y dedicar todo el capítulo del software a Linux-Ubuntu, por ser un sistema de mejor calidad, más estable y, software libre!, al que se han adherido múltiples administraciones públicas, con toda la razón!, etc... Estoy a favor, como no!, de Linux-Ubuntu, de todas sus versiones, pero la realidad actual te obliga a ser práctico y es innegable la importancia de Windows en el panorama actual del PC a nivel usuario y a nivel profesional. Por esta simple razón, he decidido dedicar este 5º capítulo a la carga de Windows 7 - 64 bits, de los drivers necesarios para que funcione todo a la perfección y del software adicional para el entorno Windows. En un epílogo especial, y con todo el merecimiento, dedicaremos nuestra atención al mundo de Linux-Ubuntu, que tiene mucha tela!, y de cómo podemos conseguir, en un mismo PC, que Windows y Linux se lleven bien, que sean compatibles y amigos...

____________________________________________________________

Capítulo 05.- Arranque del PC. La BIOS y su configuración. Cómo cargar correctamente el Sistema Operativo Windows 7. Carga de los drivers para Windows 7. Carga adicional de software en entorno Windows.-

__________________________

5.1.- Arranque del PC. La BIOS y su configuración previa a la carga de Windows 7.

La BIOS.-

Alguna vez te has preguntado qué pasa en tu PC cuando lo enciendes? Lo normal es que veas alguna clase de logotipo, de la marca de tu computadora o la placa base. Y luego a Windows cargándose.

Entre una cosa y otra es cuando la BIOS hace su trabajo. Un PC tiene dos partes fundamentales: el hardware (placa, procesador, RAM, discos, etc.) y el software (Windows, Word, Explorer, etc.).

Cuando el PC arranca, el hardware y el software están separados. Ninguno de los dos "es consciente" de que el otro existe. Tampoco Windows, porque está instalado en un disco duro.

Tiene que haber algo que le diga al hardware dónde buscar el sistema operativo. O para empezar, hacerle saber al resto del hardware que hay un disco duro. De eso se encarga la BIOS.

Su ventaja es ser una especie de sistema operativo básico integrado en el propio hardware, como un chip de la placa base.

Las configuraciones de la BIOS no se borran al apagar el PC porque se almacenan en un chip de memoria especial: la CMOS. Esa memoria se mantiene con una pequeña pila. La CMOS consume tan poca energía que lo normal es no tener que cambiar su pila en toda la vida de la computadora.

Además de ordenar que se cargue Windows u otro sistema operativo, la BIOS tiene más tareas fundamentales:

1.- Chequearse a sí misma. Y mostrar información sobre el tipo y versión de BIOS y la clase y velocidad de la CPU.

2.- Comprobar la cantidad e integridad de la memoria RAM del sistema.

3.- Detectar e inicializar componentes y dispositivos del equipo: teclado, ratón, tarjeta gráfica, disco duro, etc.

4.- Activar otras BIOS específicas, como la de la gráfica.

5.- Cargar configuraciones variadas (la hora, por ejemplo).

6.- Establecer desde qué unidades puede arrancar el PC (disco duro, CD, USB, etc.).

__________________________

Es fundamental, para iniciar con buen pie el proceso de carga del sistema operativo, aclarar los aspectos básicos de cómo manejarse con la BIOS, sin ánimo de profundizar, para no liar el asunto. Nos ceñiremos a lo básico y poco más. Como parece ser que no podemos tener los dedos quietos, sin más premuras ni dilaciones, arranquemos!...

Una vez arrancado el PC, picando sobre el “Power”, situado en el frontal de nuestro PC, y pulsando a continuación la tecla Supr o DEL en nuestro teclado, aparecerá la primera pantalla de la BIOS. Tranquilos, no hay que alarmarse!. En el caso de nuestro PC, la BIOS incorporada es de la empresa American Megatrends, Inc. (la otra empresa que domina el tema de la BIOS es Award). Como podréis observar, en esta primera pantalla de la BIOS (Foto 01), por título Main Settings, aparecen los datos de la hora, la fecha y los componentes principales del PC, una vez reconocidos por la BIOS, como son el disco duro (en nuestro caso, el Corsair Force GT), la grabadora DVD (el modelo de Samsung TSST corp CDDVDW SH), y el resto de componentes que puedan acoplarse a los puertos IDE o SATA. Si la hora y el día no están bien, podremos cambiarlos usando sólo el teclado (en la BIOS no funciona el ratón), con los cursores o flechas de situación, la tecla Tab, Enter y F10 para salvar los cambios…

Foto 01

Una vez cambiados los datos de hora y fecha, si fuera preciso, pulsaremos la tecla Esc y con las teclas cursores-flechas nos iremos a la pantalla Boot, para cambiar el orden de prioridad de arranque del PC, para que la primera unidad sea el CD-DVD, ya que, una vez cerrada y configurada la BIOS, pueda iniciarse la carga del Windows 7, desde el DVD. En la Foto 02 aparece la pantalla Boot.

Foto 02

Nos situamos con los cursores sobre “Boot Device Priority” y pulsamos Enter. Nos saldrá la pantalla de la Foto 03, el desarrollo de Boot Device Priority, con las 3 opciones posibles: CDROM, Disco Duro Corsair y Removable Device.

Foto 03

Con los cursores de flechas tenemos que situar, como primera opción de arranque el CDROM. Una vez fijado, pulsamos de nuevo la tecla F10 y Esc y ahora nos situamos, nuevamente con los cursores, sobre la pantalla Exit, y en “Exit & Save Changes” ( Foto 04 ).

Foto 04

Pulsamos Enter y nos saldrá la pequeña pantalla de confirmación, por título “Save configuration changes and exit now?” (Foto 05). Seleccionamos con los cursores OK y, antes de pulsar Enter, abriremos la bandeja de nuestra grabadora DVD, introduciremos el DVD de instalación del sistema operativo Windows 7, y sin cerrar la bandeja, ahora sí pulsaremos Enter. La bandeja se cierra, con el DVD en su interior, cerrándose también la BIOS. En este momento, comienza la carga del Windows 7…

Foto 05

5.2.- La carga del Windows 7 – 64 bits.

Seguidamente explicaremos detalladamente los pasos a seguir para instalar  Windows 7 en nuestro equipo. En él instalaremos  Windows 7 Ultimate 64 bits, pero el proceso de instalación para el resto de versiones de  Windows 7  es similar.

Requerimientos o requisitos del sistema:

Deberemos tener una copia de  Windows 7 y tendremos que cumplir los requerimientos mínimos del sistema:

*Procesador de 1 GHz (de 32 bits o 64 bits).

*1 GB de memoria RAM (para versiones de 32 bits), ó 2 GB de memoria RAM (para versiones de64 bits).

*16 GB de espacio en el disco duro (para versiones de 32 bits), ó 20 GB de espacio en disco (para versiones de 64 bits).

*Tarjeta gráfica con soporte DirectX 9 y con driver WDDM 1.0 o superior.

Pero, si queremos utilizar el modo de compatibilidad con Windows XP en  Windows 7, se elevan los requerimientos mínimos a los siguientes:

*2 GB de memoria RAM.

*15 GB adicionales de espacio en disco duro.

______________________________________

5.2.1. Pasos previos a la instalación de Windows 7.-

Ya que hemos configurado la BIOS para que nos arranque el sistema desde el DVD, de inmediato nos aparecerá la siguiente pantalla (Foto 6):

Foto 06

Pulsamos en  “Siguiente”  , de forma que nos aparecerá otra ventana en la cual comenzaremos la instalación (Foto 07):

Foto 07

Pulsamos en el botón “Instalar ahora”, de forma que se iniciará el programa de instalación (Foto 08):

Foto 08

En la siguiente ventana (Foto 09), aceptamos los términos de licencia y pulsamos en  “Siguiente” :

Foto 09

Ahora tendremos que elegir si queremos  actualizar a Windows 7 desde una versión anterior de Windows ya instalada previamente, o si queremos realizar una  instalación nueva. Recomendamos instalar desde cero en una partición vacía (sin datos existentes), eligiendo la opción  “Personalizada”, según la pantalla de la Foto 10:

Foto 10

5.2.2.- Partición del disco duro.-

Se nos preguntará en qué disco duro o partición queremos instalar  Windows 7. Aquí tenemos varias opciones:

1ª) Si tenemos ya creada previamente una partición o si tenemos un espacio libre sin particionar y no queremos hacer particiones (se pueden crear particiones posteriormente), entonces seleccionamos el disco o partición donde se instalará  Windows 7, pulsamos en  “Siguiente”  y pasaremos directamente al Apartado 5.3.- Instalación de Windows 7 (Ver Foto 11):

Foto 11

2ª) En caso contrario, es decir, si queremos particionar el disco en este momento, entonces pulsaremos sobre  “Opciones de unidad” (Foto 12):

Foto 12

En la siguiente ventana, pulsamos sobre  “Nuevo”  para crear una partición nueva en el espacio sin particionar (Foto 13):

Foto 13

Elegimos el tamaño de la nueva partición (en nuestro caso, creamos una partición de 30000 MB) y pulsamos en  “Aplicar” (Foto 14):

Foto 14

Nos aparecerá la siguiente ventana, en la cual pulsaremos en  “Aceptar", según Foto 15:

Foto 15

Se habrá creado una partición del tamaño que hemos seleccionado, además de una partición reservada para Windows, de tamaño 100 MB (Foto 16):

Foto 16

Para crear una nueva partición sobre el espacio restante sin particionar, seleccionamos en la parte de arriba dicho espacio sin particionar, pulsamos en  “Nuevo”  e indicamos el tamaño de la nueva partición (Foto 17):

Foto 17

Ahora, una vez creadas las particiones, no nos queda más que formatearlas. Para ello, seleccionamos una partición y pulsamos sobre  “Formatear”, según aparece reflejado en la Foto 18:

Foto 18

Para formatear la otra partición que hemos creado, seguimos el mismo proceso.

Una vez formateadas las particiones, seleccionamos aquella partición donde queramos  instalar Windows 7  y pulsamos sobre  “Siguiente” (Foto 19):

Foto 19

---------------------------------------------------------

5.3.- Instalación de Windows 7.-

De esta manera, el  proceso de instalación de Windows 7  comienza (Ver Foto 20):

Foto 20

Durante dicho proceso, se reiniciará el sistema (Foto 21):

Foto 21

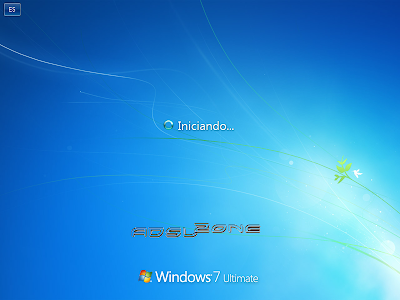

Se iniciará de nuevo para proseguir con los pasos de la instalación. Reiniciado el PC, ahora podremos sacar de la bandeja de la grabadora el DVD de Windows 7 y dejar que se siga instalando, pero deberemos ser pacientes, pues tardará un poco en instalarse todo el sistema operativo (Fotos 22, 23, 24, 25 y 26):

Foto 22

Foto 23

Foto 24

Foto 25

Foto 26

En este momento, se nos pedirá un nombre de usuario y de equipo. Los escribimos y pulsamos en  “Siguiente” (Foto 27):

Foto 27

Una vez escogido el nombre de usuario con el que nos conectaremos al sistema operativo, nos aparecerá una ventana para  elegir la contraseña de nuestro usuario, así como una  frase o indicio de la contraseña  para que Windows nos la muestre en caso de que se no olvidara. Rellenamos dichos datos y pulsamos en  “Siguiente” (Foto 28):

Foto 28

Llegados a este punto, se nos pedirá la  clave de producto de Windows. Si la tenemos, la escribimos y pulsamos en  “Siguiente”. En caso de no tenerla, desmarcaremos la casilla  “Activar Windows automáticamente cuando esté conectado”  y pulsaremos en “Siguiente”, aunque deberemos introducirla en un período de 30 días si queremos seguir usando  Windows 7 (Foto 29). No obstante, es importante indicar que este “periodo de gracia” se puede ampliar 90 días más, hasta los 120 días sin activación:

Foto 29

El programa de instalación nos pedirá que escojamos si queremos instalar solamente las actualizaciones de seguridad y las que Microsoft considere como importantes, o si queremos usar la configuración recomendada por Microsoft. Es importante saber que esta configuración se puede cambiar posteriormente una vez instalado  Windows 7, por lo que no es crítica la elección que hagamos en este momento. Recomendamos escoger la opción  “Instalar sólo las actualizaciones importantes” (Foto 30):

Foto 30

Escogeremos la  fecha y hora del sistema, así como la  zona horaria  en la que nos encontremos, y pulsamos en  “Siguiente” (Foto 31):

Foto 31

En este punto, tendremos que elegir la  configuración de red  que tendrá el sistema, dependiendo de dónde esté conectado. Elegimos la opción que más se ajuste a las características de nuestro sistema. En nuestro caso, elegimos  “Red doméstica” (Fotos 32 y 33):

Foto 32

Foto 33

Ya estamos en la recta final de la instalación, pues habiendo escogido toda la configuración que deseamos, el  programa de instalación de Windows 7  la pondrá en práctica (Fotos 34, 35, 36 y 37):

Foto 34

Foto 35

Foto 36

Foto 37

En este momento, ya hemos terminado la instalación y podemos ver la esperada pantalla del  escritorio de Windows 7 (Foto 38):

Foto 38

___________________________________

5.4.- Carga de los drivers de Windows 7.-

Una vez cargado Windows 7 64 bits, ha llegado el momento de seguir configurando nuestro PC, para que resulte totalmente operativo. Para que nuestro sistema reconozca el sonido, la imagen proporcionada por la tarjeta gráfica, el acceso a Internet por medio de la tarjeta LAN, etc… tenemos que realizar una carga adicional, cargar los drivers o controladores. Tenemos 2 opciones:

1ª.- Cargar los drivers utilizando el DVD que viene en la caja de nuestra placa base.

2ª.- Descargar los drivers, actualizados, de la página del fabricante de la placa base y guardarlos en un lápiz de memoria USB, para después grabarlos en nuestro PC y proceder a su carga. Esta opción es más aconsejable que la 1ª, porque en las páginas web de los fabricantes de placas base los drivers están actualizados y es fácil descargarlos. Como nuestra placa base es Asus, os paso unas ligeras y rápidas instrucciones de cómo hacer la descarga de drivers, desde la página web de Asus España:

1.- Buscar un PC conectado a Internet y, en la barra de navegación, poner www.asus.com/es

2.- En Productos, buscar Placas Base y seleccionar.

3.- En la pantalla genérica de Placas Base, poner en el cuadro de búsqueda (arriba, a la derecha de la pantalla) el modelo exacto de nuestra placa, la M4A88T-M/USB3.

4.- Seleccionar la pestaña “Soporte”.

5.- Seleccionar la pestaña “Descargas”.

6.- Seleccionar el sistema operativo. En nuestro caso Windows 7 – 64 bits.

7.- Descargar los drivers de Sonido, LAN, USB 3.0, VGA, etc… Se descargarán archivos comprimidos.

8.- Guardar todos estos archivos en una carpeta y grabarlos en un lápiz de memoria USB.

Una cuestión a tener en muy en cuenta: Si tenemos una tarjeta gráfica independiente instalada, como en nuestro caso una Club ATI Radeon HD5450, tenemos que descargar el driver correspondiente, desde la página web oficial de la empresa que haya construido el chip, en ese caso ATI, para Windows 7 – 64 bits. Una vez conseguido y guardado este driver en nuestro lápiz de memoria, lo descargaremos a la carpeta Mis Documentos y, desde aquí procederemos a la carga del mismo en nuestro PC. Una vez terminada la carga, es muy recomendable reiniciar el PC y proseguir con la carga del resto de los drivers.

Para la carga del resto de los drivers (audio HD, LAN, etc…) copiaremos estos archivos descargados de la página oficial del fabricante de la placa base en nuestra carpeta Mis Documentos, en una carpeta por nombre “Soft”, por ejemplo, para diferenciarlas del resto de carpetas… Desde aquí comenzaremos la carga de los mismos, descomprimiendo y pulsando a continuación sobre los iconos “Setup”… Una vez cargados todos estos drivers, conectaremos el cable LAN de Internet en el conector correspondiente (Fotos 39, 40 y 41), normalmente situado encima de los jacks de sonido y reiniciamos el PC…, habiendo realizado previamente las conexiones pertinentes con nuestro router de acceso a Internet, según aparece en la Foto 41, con el cable de teléfono RJ11 de 2 hilos, desde la base telefónica hasta la entrada del mismo en nuestro router y con el cable ATP con doble patilla LAN RJ45, desde el router a la conexión LAN en nuestro PC.

Foto 39

Foto 40

Cable UTP – Doble conexión RJ45

Foto 41

Cable telefónico 2 hilos – Doble conexión RJ11

Foto 42

-------------------------------

5.5.- Carga adicional de software en entorno Windows 7.-

Una vez reiniciado el PC, captará automáticamente que estamos conectados a Internet y nos saldrá la ventana de configuración de acceso a la red. Aceptamos todo lo que nos salga en pantalla y accedemos a Internet pulsando sobre el icono del navegador Explorer.

Una vez en Internet buscamos las páginas web de descargas de software importante y muy aconsejable de cargar en nuestro PC, como el siguiente. Seleccionamos la descarga de estos programas y situamos el archivo .exe en en lugar reconocible, como la carpeta Descargas:

·         Opera. Excelente navegador Internet.

·         Mozilla Firefox. Excelente navegador.

·         VLC. El mejor programa para reproducción de videos.

·         Winamp. Con diferencia, el mejor reproductor de audio.

·         Ccleaner. Para el mantenimiento de nuestro PC.

·         Adobe Reader. Lector de documentos en .pdf.

·         Avast. Antivirus potente y gratuito.

·         Etc…

Mi consejo es cargar primero el antivirus Avast, reiniciar nuevamente el PC y seguir con la carga de programas imprescindibles, como los citados.

Además de los programas descargados de Internet, ahora podremos cargar los programas Office, como por ejemplo el Windows Office 2007 Enterprise o el paquete Office software libre OpenOffice.

He apuntado los programas y aplicaciones que considero imprescindibles para sacar un buen rendimiento a nuestro PC. El resto de las herramientas de software lo dejo a elección del interesado.

En el epílogo de este cursillo práctico trataremos el mundo apasionante de Linux – Distribución Ubuntu. En dicho apartado comentaremos cómo cargar este magnífico sistema operativo en cohabitación con Windows 7, cómo configurarlo y cómo cargar las aplicaciones y el software más interesante…

_________________

Juan A. Gutiérrez.

Mahón – MENORCA.-

Julio 2013.-
